Twin Star -II Dederon + Podvozek + klapky

Twin Star -II  Dederon + Podvozek + klapkylegendarní éro Twin Star od Multiplexu made in Germany

- 23.11.2017 16:34

V dnešní době člověk nemusí ani chodit do obchodu  stačí pár kliku a máte doma balík respektivě balíky. Neska s čím koliv klidně i s nákupem jidla  -což je možná  fajn. Pokladní neska taky netřeba. Cng si taky natankujete sami. Takže kontakt s obchodníkem je nulový. V hospodě bude třeba jednou taky automatika na výčep.  Nedávno ve spořce prý at si stáhnu nějakou aplikaci na internet banking  do mobilu  george sem se nasmál. Proč se to jmenuje anglicky a ne třeba Punta když tam je  blbý pes, s díky že to zatím  múj mobil nezvládne ,ale co alespoń mám mobil co vydrží měsíc nabitý a dovolám se i z Kazachstánu. Bohužel se pokroku nevyhnu....

Tak jsou i letadla která se vyrabí  snad  ,,sto let,,  /od 2004/ a doufám že tu snámi jěště nějakou dobu budou. I když jsou dávno překonána furt se vyrábí.

Bohužel  doba radoby ekologie je stejně dožene Dyt se to vyrábi z  nějaké gumove chemické sloučeniny obchodním jménem elapor a dopadnou stejně jako Defender ,mercedes G. Na druhou stranu pokrok je fajn a moderní technologie taky. Jen ,aby nám  opravdu usňadnovali bytí. Jednoduché věci jsou někdy stejně lepší. Papír a tužka jetu  asi ibude ,kdežto jakekoliv PC je za rok šrot.

Takže jsem zajel autem co žere dvacet na sto ,měl jsem radost cesta volná dopoledne tak jsem nato šlapal v nových botech:) se blbě řidí ,do Ocelového města. Přes Lidl do skoro pochybné čtvrti a dovezl jsem si  domů krabici a pár nezbytných capin. Jako třeba sekundáky purex ,uhu ,serva ,  , prodlužováky a uhlíkovou trubku mosaznou drat nějaký ten tunning je třeba. At taky mám něco pod stromečkem.

Vzal jsem to ještě kolem bývalé práce do obchůdku s foliemi  ve vítkovicích Boneka maji tam i kuličkáč M3. povrchovka co navrhli v MPX  neni špatná ale mohli ji udělat  lip ne jak nakreslenou nezasloužilým umělcem .....

Proč Twin Star jeto Multiplex ma dva motory a lita to samo to znamena nudné ,ale nevadi na zimu  do snehu to bude fajné Měl jsem doma Sky mulu tu jsem střelil a koupil todle bo to lita prý o dost lépe.



Rozpětí:   1420 mm

Pohon

 elektrický
Délka:   mm Motory:



SK-3, 28/30 1130kv

Plocha křídla  43 dm Vrtule:

APC 8/6 + kužel 45

Profil: - Regulátory:   YEP 40,   Bec Pelikan
Hmotnost:  asi 1500g bez akumulatoru Baterie: 3S -  3000 mAh graphen tgy
Ovládané funkce:

směrovka, výškovka, křidélka, klapky,  motory, přídový podvozek.

Serva:

3 x HS-81, SOP, Křidélka

2 x HS 82Mg - Vop,  Příd pod.

2 x EMax 08 Mg -klapky



Stavba tady není moc co psát na rc grupu jetoho snad 800 stranek o TS.



Co je v krabici?



samolepky super oracal folie kvalita rozlišeni jak na atari. Jeto učel dyzajnera...

v krabici bublinky...  puk puk to se líbí snad všem.

VOP taky řadna tloštka a ta odtokovka:)

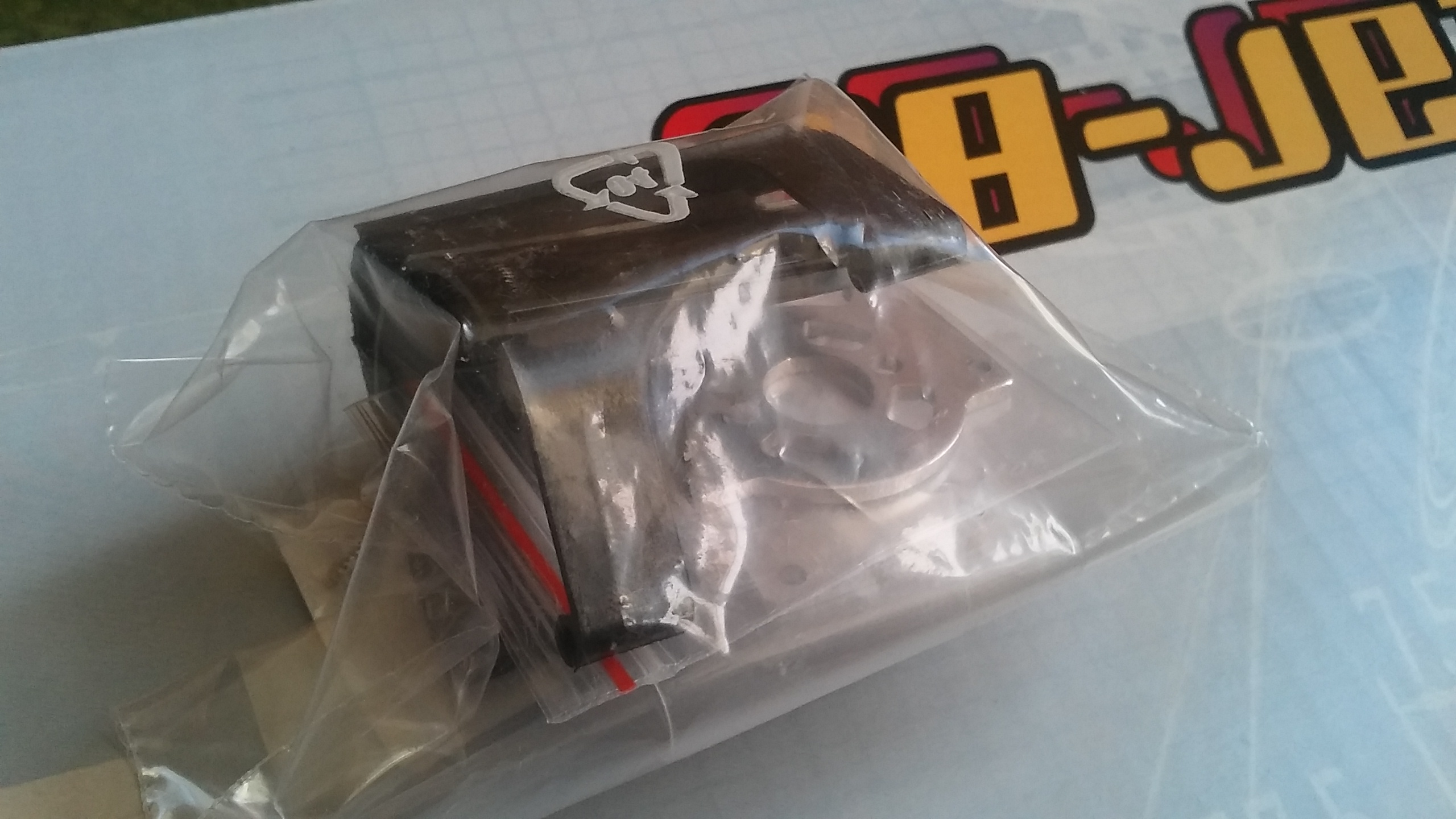

lože motoru plast a Al  přepažka a vruty

standartní MPX bižu pěkně rozsáčkovaná

toje v krabici







Mám vymyšlené nějake zbarveni

,nechám origo s palmami sice to je hračkoidní  ,ale veselé alibi semi čím dal víc a zespod dáme nějaké hypis motivy třeba.

-kombinace  vousu a ok jetu

-zavodní camei ano mam radeji  analog než Corel

jsem si udelal radost a pořidíl nové nožiky.

lepidla,serva

elektrika stěma reglama jsem to přehnal...



momentalně obrušuji sáňky.... jsem zvědavý jestli letos  nasněží*





Pohon vrtule apc mam doma i graupnery ale ty jsou tluste a nevyjde už unašeč  skusim jeste  sehnat e prop ci aeronaut / jsou cerne

držaky motoru 3d tisk ale tisknou se jeste jine nižší

podvozek kola kawan 56 , 40   drát 3,4mm



1. 5. 2018

přepážka zalepena  mpx Zackim stáhnute sk paskou a pak opichano řidkym v inzulince

držáky moturu čislo 2  tisknul mije   Adam Pálka  našel jsem ho na modelbazaru je sním fajn domluv a bydli kousek ode mně

cena byla asi stovka jestli jeto moc nebo málo to nevim měto přišlo jako v pohodě cena zato bych kostku plastu na frezovaní nesehnal k vuli vibracim a jsem se rozhod   pro tyto masivni lože je asi o 5mm sirší než gondola je tam opravdu narvané.

Podvozek : trup je co nejníž nad zemi  asi kolem 60mm  semi to tak líbí /ještě skusim jinak naohýbat prední nohu/  chtel jsem níž ale přední kolo  to moc níž nepustí chtel jsem  pruměr45mm a poslali mi 40  a zadni 50 a poslali 56mm asi nemeli...... ale nevadí a nakonec i lepší ,tak se nezlobím myslím žemi ivolali už nevim bral jsem to z Jino cz - bo meli kužely skladem.

Jinak predni nohu jsem ohybal asi trikrat  pak už jsem byl spokojeny.

 prostě jsem našel na pude  hranol buku  33x30mm ležel hned na kraji. Tak jsem  ho zařízl do pěny někdy je lepší se toho nebát. Musim ocenit olfa nože. Jinak na netu je toho spusta. Jak upevnit hlavni podvozek nikde nic.

predni přepážka je pod uhlem/ noha ma zavlek/  je z prekližky 3mm   protože jsem chtel kolecko takhle dopredu jeto obdélník a konci pod vstupem chlazeni kde je zajistovaci  kroužek a spodek otvoru vstupu je prelepen platkem epp at neni noha videt

asi 119mm vzdalenost nohy od konce kabinky

na nejake diplomce a maji tam 10-25stupnu z těžiště a musi být vetší nez uhel ktery svira primka vedena od dotyku primky kola k ocasu s rovinou kol a to zajisti ze se nepreklopi na ocas bo teziste bude vždy pred osou kola



dolu jeste přijde uhlikova trubka asi 70mm trci hlavne dozadu kdeje jeste prepažka z 8mm epp na rozložení klopného momentu hranolu a spojeni spodku trupu a prekližkove pasky ktere prijdou do ,,der,, po lanovodech nemam fotky / nebyl cas ale nakreslim to do fotky

řezani díry proste položeny nůž na něčem rovnoběžném naskladanem do potrebného rozměru. At jeto kolme

reznašeci přepážka  dopulky je jestě zapuštěna v bořnici trupu posledni zub nahoře užne k vuli pevnosti pěnyreznašeci přepážka  dopulky je jestě zapuštěna v bořnici trupu posledni zub nahoře užne k vuli pevnosti pěny

dolu jeste přijde uhlikova trubka asi 70mm trci hlavne dozadu kdeje jeste prepažka z 8mm epp na rozložení klopného momentu hranolu a spojeni spodku trupu a prekližkove pasky ktere prijdou do ,,der,, po lanovodech nemam fotky / nebyl cas ale nakreslim to do fotky



do hranolu jsem neska  freznul na encaku dražku 3x8,1mm  / nenína fotce/ pro vedení noh z 4mm drátu k vuli nepruženi jsem zavrhnul nohy z al plechu

z vyřízle pěny bude pak krytka

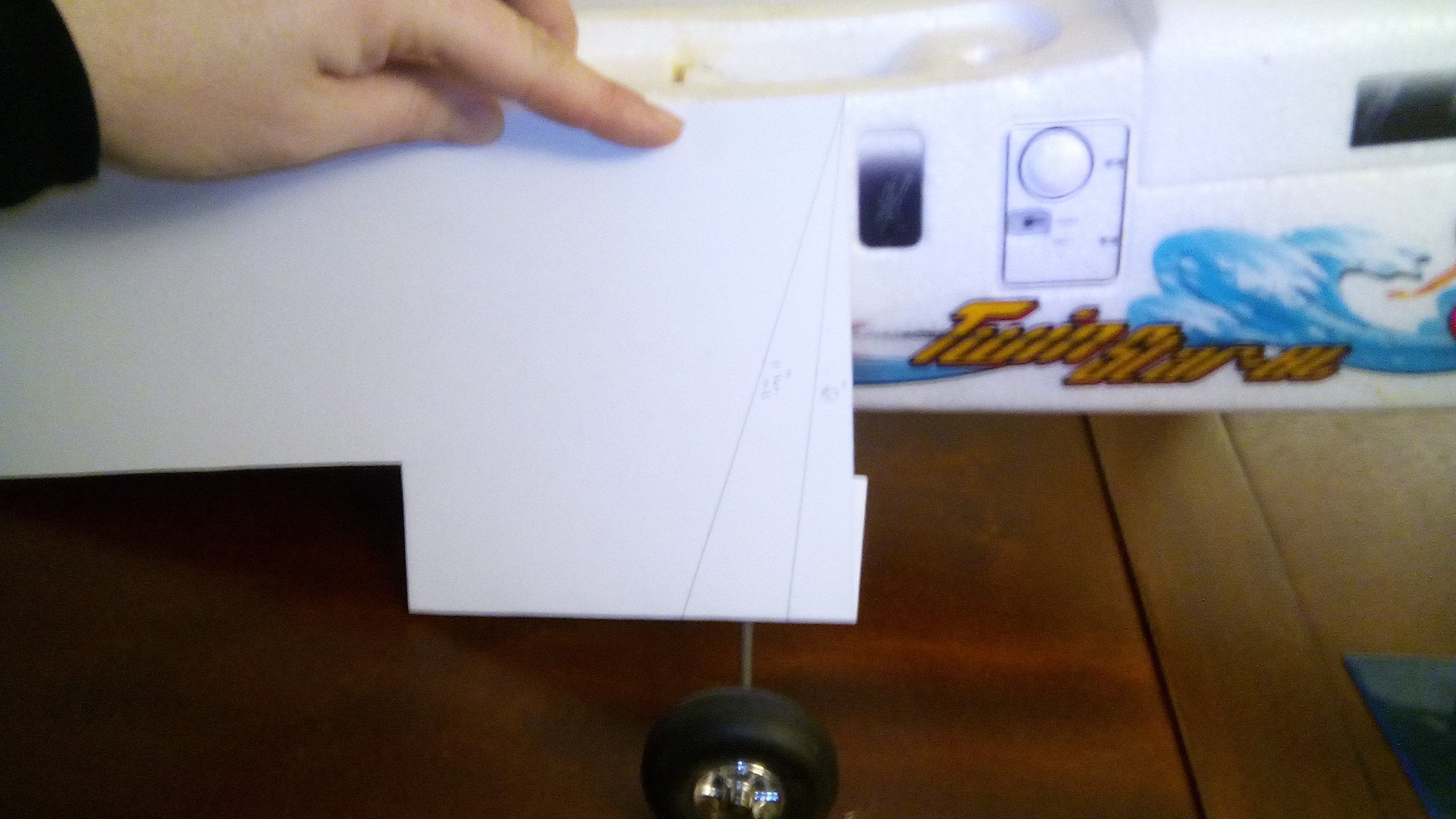

Umístění podvozku jsem studoval alespon trošku teorie  nějake uhly mezi predni nohou zadní težištěm atd na konec to je spis podle možnosti vylisku trupu ale teoreticky byměl byt tam kde je at seto zveda pri startu.....



Dnes bych to radne odlehcil je to dost tezke....







motor z chiny jeden nefunguje skuba brci netocise asi nekde je vinutiv haji  achjo-to pro tech15E ......

Musím nějak vyřešit motor /y/

ta

ještě jedna  když jsem vrtuli upevnil přes podložku dost vibroval vyhozeni podložky a utopeni matičky ve vrtuli a beži to naprosto hladce..... prvně jsem se bal tech kuželu 45mm jsou  dost velke  ale dyzajn zvitezil. v kuželu je redukce 6/5 od mp jetu a jednavrstva pasky dokola at jeto tesne.....



7.5.

 udelano uloženi predni nohy prekližka a vni mosazna trubka .Slepit trup je celkem maras jako vždy slepit ty dvě pulky ale jde to  podvozkove desky zalepeny purexem zbytek trupu zackim 1.je  nastrojenajedna pulka apak priklopena druhou

Slepena jen predni cast po odtokovku je ustavena maticemi pro kridlo  zmacknuto k sobe a omotano izolepou no lepidla vic jak min ja vim jsem strasny patlala ,ale to se ořeže obrousi a zalepí samolepkama takže klíííííd. Trup idealně nelicuje  na delku

2. slepana zadni cast ridkym  a pritlaceo k sobě  pak jeste prolity spary ridky



16,5,2018



a jeste řesime utukutu /www.utukutu.cz / pro kobližka bo bude mít narozeniny smiley  proč delaji tolik barev? avzoru  kdysi byly dvoje kachlicky a byl klid:)





26.5.2018

přilepeni ,nasavání, vyřezani a zalepení stínové gondoly respektive držak reglu

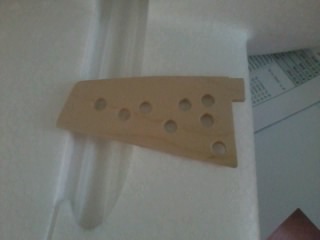

..gondola.. LP 3mm odlehceni 7mm



výfuk  celkem jsou čtyři v predu jeto kruh  10 mm plynule přechází ve vyustěni které je oval  5x10mm



nasavaní









1.6. točíse jupí /zkouška / namontoval jsem motory  pomoci loctite242

musim udělat kabeláž a podařilo semi stratit dratěná táhla křidélek...

nějaktak to bude vypadat



10,6,

ovladani kulak a vidlicka plastova velka MPjet ,zavitovka M2

C pasnice  u prepažky dvě.

servo trci z trupu at je rovna plocha na baterku  na konec jsem ho zapustil az po paku protoze baterka tak vpredu neni....

výztuha trupu v předu tyč 1mm vzadu pásnice 0,6x3mm

al plech   vruty drážka v buku 3x8,1

prodlužováky  i vodice awg14   / moc tlusté až 45 A/ stačí tedy na 20A Avg18 /  přilepeny bodově tavným lepidlem namazano Zackim a přiklopeno na spojovací trubku přitlaceno lehce akt  a trubka vykroužena ven prijde mi že už jsou ty formy trošku jete ,ale nic coby nejak moc nepasovalo



11,6,

Jak začina fajn den ? třeba vypadnete z bytu date si suprovou snidanina  na terase svyhledem na Mošnov s Beskydami napajite konekter a jdete zalitnou legendu od multiplexu



Letové vlastnosti Mám to težší. Bez podvozku tenčí kable  menší regly kužely  jsou i lehčí baterky při stejne hmotnosti 300mAh plus

+Motorizovaný větron  dal jsem 4 lety musím ho dovážit  vzadu at jsem na 85mm dle návodu teďka je 80mm jinak pohoda neni co psat Jak je vidět i s těžištěm mimo to leti v pohodě

+zapojite konektor dáte plný plyn pak trošku hrábnete do výškovky

+při rozjezdu držístopu jen hrbolyho rozvodí Místama to neni gren...

+super konecně nějake odpočinkové ero

+výchylky dle návodu trošku asi priostřim křidélka uberem expa ,ale to ma každy jinak že, diky trošku težisti v předu jsem musel natáhnout a asi dva kliky na trimu smerovka a jeden křidélka

-při nízke rychlosti a prudkém přidáni plynu to škubne /naklání se/ do prava ,ale to je tím že nemam protibežne vrtule , ale to udela  na skoro minimalce a plném plynu

-jsem sklamany se zvuku jeto nejake tichéé

a musim namazat kolečka prišerně vržou

-jeto pomalé

-vrtule a trup jsou desně špinave trava hmyz......

dovazeno asi 40g v zadu







+žereto asi 225 mah na minutu letu co je asi 26A

přistavat to chce s troskou s plynem podrovnata  pak toje jak do peřinky



Napajení XT 90 bec  foxy pelikan

tzv samolepkova bomba



TAk co stou povrchovkou ???









!!! MOTORY !!!



NTM se tentokrát nějak neosvědčily jeden nešel hned druhý náhradni dal asi ctyri lety a pak někam šel ,kam to nevim ale vzal sebou i regl

nastesti jsem to nejak zvladl byl jsem nizko  pod stromy a asi 140 m a daleko pridam a saltamortale  jedno druhe  trochu sem nejak vystoupal  než sem si uvedomil cose deje a stahl plyn povetru ,,doplachtil,, a pristal







To je asi vše   zatím ,  puvodně jsem nechtel o TS ani psat ale nakonec  jsem se rozhod pro podvozek a tak to treba někomu pomuže  Dvakrat sem stim schvalne pristal nevybirave a jeto naprosto OK podvozek



21.6.2018

Tak přijemné leto přeji...

Nové motory

Sk3 28/30 1130kv

jsou kousek kratší nez ntm takže namontovano pomocí dvou montažnich křížu na sobe  a delších šroubu ještě že mam doma všechno možné z byvalé práce :))ale jinak v Klimkovicich je celkem slušné železarství

stavíte dvoumotorák a koupíte si  pět motorusadsmileylaugh a tři regly

2,7, 2018

tak jsem dal jeden let za asistence Péti a myslím že dobré  Twinstar výváženy seřizeny léta to fakt pěkně. Ještě zjistit kolik to žere



N -216RB

eN pismeno v abecedě jako každé jiné jenže jim začína imatrikulace na origo nalepkách. Chvilka guglenííí.  A hle USA a ti maji jako padesatý stát Havaj  - Meku serfařu proto busik se surfama toho jsem vyřezal behem peti minut jen tak od oka  to RB muže být red and blue ale to 216 mě nic nenapadá.... ale možna u toho někdo přemýšlel víc než jasmiley Tak jsem něco počet o oceanii polynesi   i atak sice človek něco zná z bedny krásný kus země.



misto pasky prijdou kryty na regly gondoly



 1,9, 2018

Tak Ktemu jsem prodal je třeba šetrit na haryka



KLAPKY

19. 10 .2018 začalo byt škaredé počasí CHEPOS má čas tak,

jsem pořidil jsem dvě obyč serva emax v kovu a kousek trojlinky a říznu tam klapky Skoumal jsem co a jak jake udělat  na konec co nejjednodušší zavesene na skytexu.  Páčky uhlik plus nejaka výztuha uhlikem kridla navíc  bo dost chodí - těch 45 g to uveze aco jsi od toho slibuji. Nižší min rychlost  a trosku brzdny ucinek  ono to celkem  hod ně klouže a ja nerad chodim pro ero  vic jak deset kroku:)

Předni kolečko se trosku rozbilo  disk se rozdelil na dve pulky leva a prava / nic nikde nekruplo /  UHU to spravi.....





15.12. 2018.





Ateď uletím všem smiley/hnujdaj/

enlightened

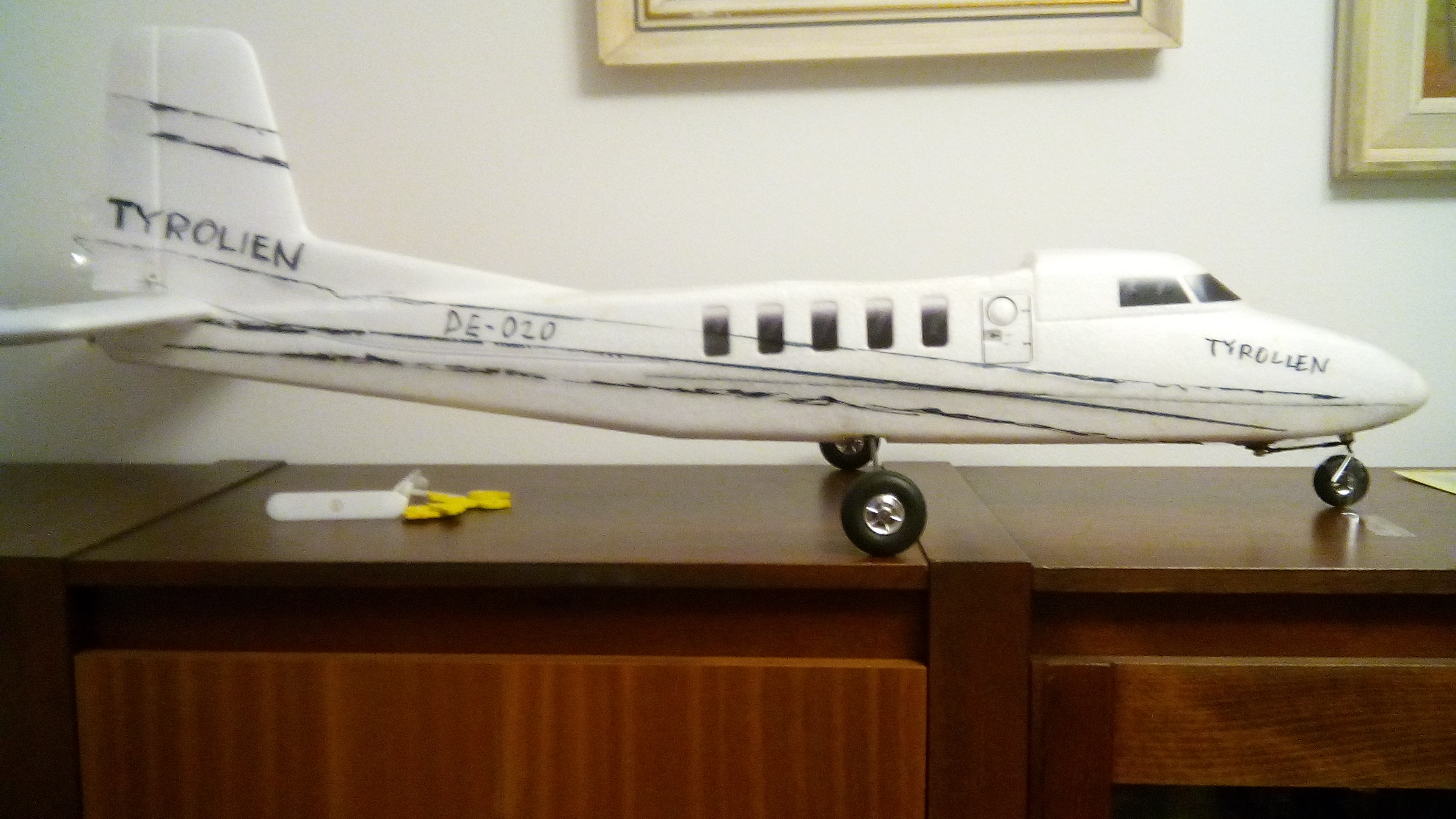

Jelikož mi asi hráblo tak jsem strhal polepy přelepil vztlakové klapky. A bude stoho Tyrolian air takže z tropického ráje vzhuru do hor. Znamenato že  dodelam  gondoly .....a konečně jiné černé vrtulesmiley

fén starší než ja ,ale je nenahraditelny hřeje tak akorat  aby polepy změkly ale hned nezpopkornovatěl povrch elaporu ,lehky malý vykonný.

,, Zgumovatět,, polepy , pak to jde  , netahat moc nespěchat hrozi vytržení malých kuliček. Pak  čištění lihem- isopr.o.



skoumani jak  ty pruhy jestli maketove nebo tak

červena je vyraznější a veselejší černa je matna  mam rad cernou matnou celkem asi 5 bm  - oracal 752 z Boneky ve vítkovicích

nalepen žlutý pruh tak nějak jak semito líbilo a k němu dolepeny ostatni na tupo každy ma trošku jinou šířku tmavě červeny je ze dvou kusu L+P ......  nenašel  jsemkvalitni podklady ale to nevadí fotky z netu a trocha matiky s procenty a taky tak  jakse mito libi proste to nehrotim

prístě to nastříkam barvou.... jeden kus folie

 postel v dilno cimře se nekdy hodí

pruhy na gondole jen pracovní , siře pruhu na kridle tak nejak at semito líbí jeto volny dyzajn oranzový 110 žluty 100mm u stredu 25 a 22mm pár proužku  na křídle a 4 hodinky:) proužky a gondoly daji jestě zabrat. Byto chtelo chrom kužely at ladi s koleckama - sety bublinky nejak prodražujou



lep paska jako voditko , prenascka



kolem vop sob  predek gondol to neni dokonale  ale penové letadlo nemuže byt dokonale, nato mame gfk:)

jdem na napisy a detajly.....

Větší auto H

Tak pan Občanský je doma v garáží. / V zakladu s trivalcem ja vím,   tech95kw  jede normalne! a je to rychlejší než ty hospodske slavne tdy 1,9 /.. natřem podvozek , folie na okna, potahy a wruuuum no a ješte sehnat rezervu:(! a zimni sadu kol....Dnes je divna doba každeho zajima  kilik to žere to je kazdy takovy ekolog??? nevim  do deseti se vlezucheeky





nápis na SOP. nápisy a  imatrikulace jsou hotové





odstraneni plastoveho tela konektoru xt30 a trošku zkraceni   přívodních  vodičú -20g

dražka jednodušši reseni než licovat gondolky nevadi  gondola  je masiv hlavne z hora

chladici dirka ano je mini vzadu je nejak oplosteni  proc to nevim ale hodilose natu dirku  tlousta steny neco pres 1mm  priste reknu at to skusi tenci jinak opet tiskl a vymodeloval dle výkresu a trocha fantasie  Adam Palka a kryty podvozku

puvodne jsem snema nepocital  nechce semi  pacit rezat puvodni nasavace i kdys je jedno  trosku zdeformovany teplem od pajky hold se stalo

jeste dodelam puntiky a je hotovo KONECNE....  a co ted nevim

prilepeno tavkou  puvodne jsem to chtel na šroubek  doprostrd a a chytit za pekližku  nebo doprostred udelat vika ale takhle to proste staci.....



Tak pustime se na chepos musim sehnat olej a metyl jeste.



1,7,2019 22:23

CO BYCH udelal jinak neska  serva jen  kolem 15g v kovu Odlehceni drzaku podvozku a asi dural podvozek /ten  muzu udelat /   ovladani  nohy dovnitr kryty gondol a nasavace vice maketove a vylaminovat  z uhliku   tenci  napajeci vodice  dimenze jen na 15 A by stacila Regly 20  jinak vyztužit kridlo

Takhle by se ucetrilo dost gramu... a lehci baterku Graphen je tezka na svou kapacitu... a možna bych to nastrikal airbrushe

JETE PAK HODIM FOTKY Z LETU A LETISTE az se mi bude chtit









ALOHA, Tschüs, Bye-bye





**********
