SNAKE - E

SNAKE - Eveteran na el pohon

Snejka mi sehnal František H čímž mu mocděkuji.

proč elektrifikovat snejka  jeto jednoduchý duvod pilatus je na vleky a ventus už neni tudíž nemam nic na plachtění  a starši ječko je ktomu jak dělané. a navijak je moc komplikovane reseni.

Trup  na Snejka čislo dvě -  lehce opravovany a jde se hledat pilka..... Výhoda techto starych F3Jecek je že mají relativně prostorné trupy  baterie 3,3 do něho lehce vlezou.

serva  se přestehujou primo do motýla ten ma asi 10mm tlouštku.

Rychle , levně ,kvalitně - Ružová 15 , teče i teplá  vychutnáte si i dvojku.....

Technická data

Rozpětí:

3320mm

Pohon


Délka:  1520 mm Motor:

HET Typhoon 600

Plocha křídla: 66,9 dm² Vrtule: 12/8 aeronaut
Profil:   Regulátor:   90A
Hmotnost:  asi- 2500g Baterie:

3s 3300mAh nanotech

RX  bec 6A foxy

Ovládané funkce:   motor, kridelka, klapky,  O.P. Serva:

4x HS 125

2x savox 0257


 fo to je ilustrativni :-)

 asi nejak tak baterky až ke kontaktum od motoru a tak nejak vychazi teziste s  30g vzadu takže bude asi treba trocha olova otazkou bude kde Lem kolem  kabiny,, jsem nechal  jen kolem motoru musel pryc.... trup  je fakt velky lalala...... Ach jo to je zas napad cpat serva dozadu no nic lanovody už jsou fuč  koupime težší motor.....



kabinku jsem řezal skalpelem chudak tlacici prst k vuli conejmenci spare laminovat novou mi prijde jako blbost a nikdo to nedela takže jsem ji vyrizl skalpelem ohrivany plynovou pajkou epoxidse roztece teplem a jde to lip.



mot prepažka prumer 39 mm je z 4mm uhliku .

jednoduchý středicí připravek  ze zavitové tyče  m10a dvou matek  dira v přepažce se pak zvětší na 13mm je v ni jen 1mm žebro nechane jako stred 10mmm diry

pečeme na 35°C 40min at je tvrdý epoxid....

podařilo se mi zakypat prepažku zezadu tak že osictit ji bude sranda/ nesedi  nani motor / budu muset popremyslet jak nato jo ja vim ja sem patlala strasny no lepsi už asi nebudu.....

pak příjde konečne zkráceni špice a zabroušení dle kuželu.

Serva do ocasu  nakonec savox za 550kus jednak eko varianta a vic jak 8mm serva tan neschovate a ty jsou haklive  nebo nato nase litani zas moc drahe / bohužel tedka jsou jine vydaje :)) /

sice budou dost trcet ale co chci to tenhle tyden zprovoznit a zapomel jsem si koupit epoxid a unasec na vrtuli  co si nenapisu to nekupim...



Ero jsem na pipal na ventuse takže jen tak narychlo  abych to vyzkousel a jevi seto dobre doladit letove rezimy jeste chvili potrva ale je zajimave jak rozdilne to jsou era a fungujou plus minus na stejnych vychylkach......

prvni let jsem pristaval  bez brzd dost fucelo tak jsem to nechal pristat ,,samo,,  pres celou drahu  chova se to paradne...

todle je zapichle u auta na foceni

Na zalet i dealni vitr asi 10m/s  naloženy snake   ani muto nevadilo  jen sem to mel problem hodit celkem.



serva jsou trosku vic u nabežky k vuli uhlikove pasnici ...

Jsou prilepena  na prasaka natvrdo epoxidem.... a dost trci prijdou na ne uhlikove poklicky... ve tvaru talíře... taky prilepit at to drží....

laminatova packa mikrovidlička na 1mm dirku M2 tyc a kov vidlicka s vybrousenou  jednou stranou musim tyc zalepit do kov vidlicky je tam zbytecna vule  nebo kontra matku,,,,

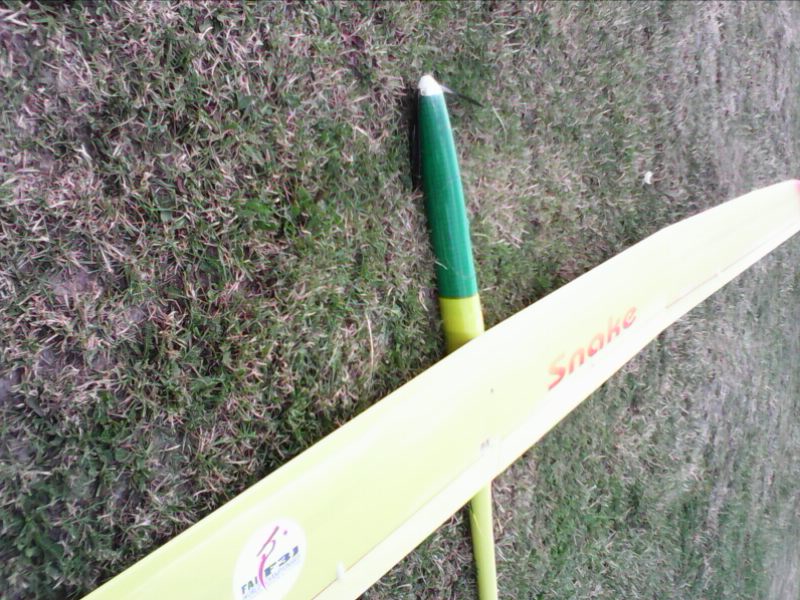

přechod trupu a zelene hlavice prelepen sam folii ze sucka furt řikam že to prestřikam na žluto ale proč kdys to je jen oštěp.....

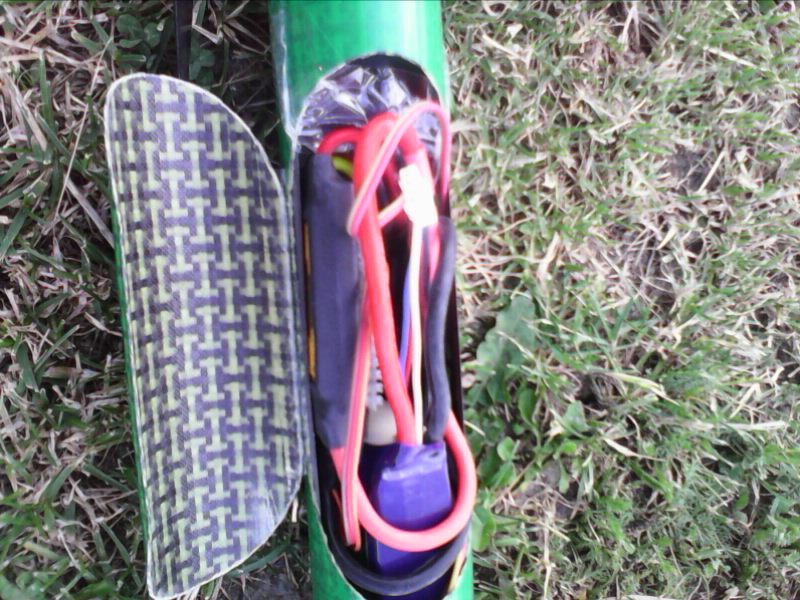

motor, 4clanek , regulator , pohonna baterie 3s 3300 prijimac je pod odtokovkou.

Kabinka je tedka taky polepena na cerno a drži na pasce ......

kužel a vrtule je s ventuse už je sice jakože dost stara a le nic ji neni  takže recyklace je v mode.



poridime bec a lipolku misto 4clanku a pohonou baterku tak 2200 3S  at to neni taka cihla.... a abych to tam nejak rozumne nacpal trup je sam kabel....

aje servaný zavit na prvnim sroubu co drzi kridlo zalepime tam nejaký kamen...

 Zatim je to super no po roce cekani a stacilo par hodin prace ..... a 40g epoxidu

1,7, 2016 poradne zalitano a jakstaks serizeno

napajeni rc systemu vyreseno bec 6a foxy

jeste polaboruju s vrtuli a nejaky chladici otvory.



tri nepovedene fotky.....



 musim dodelat kryty serv a poresim jeste trosku kužel s vrtuli alo to az asi pres zimu...

jinak litata to pradne  na odpoledne vam staci dvoje baterky a maserka na krk.





******
