Red Zephyr historik

Red Zephyr historikHistorik - Červený Vánek

RED ZEPHYR ,

historik z usa navrhl ho Herb Greenberg v roce 1937 ve svých 21 letech pro motor velikosti assi 10cm s jiskrivou svicou  /Brown engine/ vykonove to moc nemelo jestli jsem dobre cet tak snad nejakych  200W ale tomi prijde dost malo. Je zajimavý tím že jeto jeden z prvnich defakto celobalsových modelu.  A jak zjistuji jeto i proflakly model celkem ale to nevadi. hlavni je že se líbi mě.

Puvodně jsem chtel neco ceskeho ale Standa hodil odkaz a tam byl RZ.  Vzpomel jsem si zebyl v jednom modelari ale zmenseny uverejneny  Našel jsem ho a  už to bylo kdysik semi líbil tak proc ne..... kridla podvozek drži na gumě :-)  a navíc je celkem jedno duché konstrukce trup je prihradovina dve prepazky a kridla nic zvlastního. Semi strasně líbi tysilene podvozky s balonovými koly na historikach ,bude to chtit nejake pekne kolecka sehnat.

Kdybych nechtel komplet vlastni stavbu /teda krom navrhu/ asi bych si koupil výřezy / od czech areo/  na Satyra opravdu nadherne ero. a dalsi v hledacku byl Elf dvouploch a klasika Playboy.

Jak sem dospěl k nápadu stavět historika - jeto proste pekny tycky hromada zeber vesmes hezke tvary.

Puvodně jeto volnasek a tomu odpovida i plan ale konverze na rc neni problem. Model je spis větron než motorak  velké uši dlouhy trup mohutné o.p. a nehodlám se držet vyloženě plánu a řesit jestli tak nebo tak soutezit stim nehodlám.

Plan vytiskl Petr je stazen z netu ,jak jinak neska...z outerzone.

veliký otaznk mi vrtá ohledně potahu.... papir ok ,ale kde tomam lakovat  folii tim zas zabiju zejeto historik. folie važi 40g/m transparentka , Papir respektive vlies 25g/m ale tri vrstvy laku  barva pridaji kolik?

pomalu do jara casu dost





Technická data :

Rozpětí: skoro 2000 mm

Pohon


Délka: 1450 mm Motor: asi el
Plocha křídla:  50 dm2 Vrtule: 00/00
Profil:  vím Ja neco jako velky e 205
Hmotnost:  0,00g Baterie: sanyo
Ovládané funkce:   směrovka, výškovka, motor Serva:  hitech







Naklady  Zatim :

-  stavebni material zatim - 19500Kc

balsa 10  -3ks , 8  -1ks , 6   -1ks , 3  -10ks ,2 - 1ks,  prekližka  3/  0,6 / 0,4

listy smrk 3x8 - 12ks

- uhlikove trubky - 200 Kč

- lepidla  epoxy 30 a 5 min, disperze sekundak - 520 Kč

- serva, kabliky, baterie -

- pohon : nejaky ctyrtakt by tomu slušel :)

- potah: asi solartex natural + polepy

- bižu: panty ,lanovody .koncovky - 160Kč

- ostatni kola srubky vrtule capinky

chci to sledovat by me zajimalo pak celkove kolik to bude /neco mam doma tak to tam nni zapocitano/ po dostaveni to tu pak smažu. ono je stejne jedno na kolik to vyjde když vas to baví.



Takže nějaka balsa , prkna desitky 3 ks- nařezané na lišty. Balsořizem to slo  ze dvou stran ,ale nebyloto idealně kolme taksem to hodil na formatovaci pilu :) trosku sice prořez ale co jsou to pěkné lišty . Místo 0,4 jsem koupil 0,6mm prekližku jsem se nějak splet do haje a zapoměl jsem na prkno 8mm na odtokovku no nic  jeste prestehuju stul a zacnu pomalu robit.

nevim jak se ohyba  balsova lista 10x 10 jde to vubes nebo musim lamelovat /cumak/ rozrezat listu na pul ???

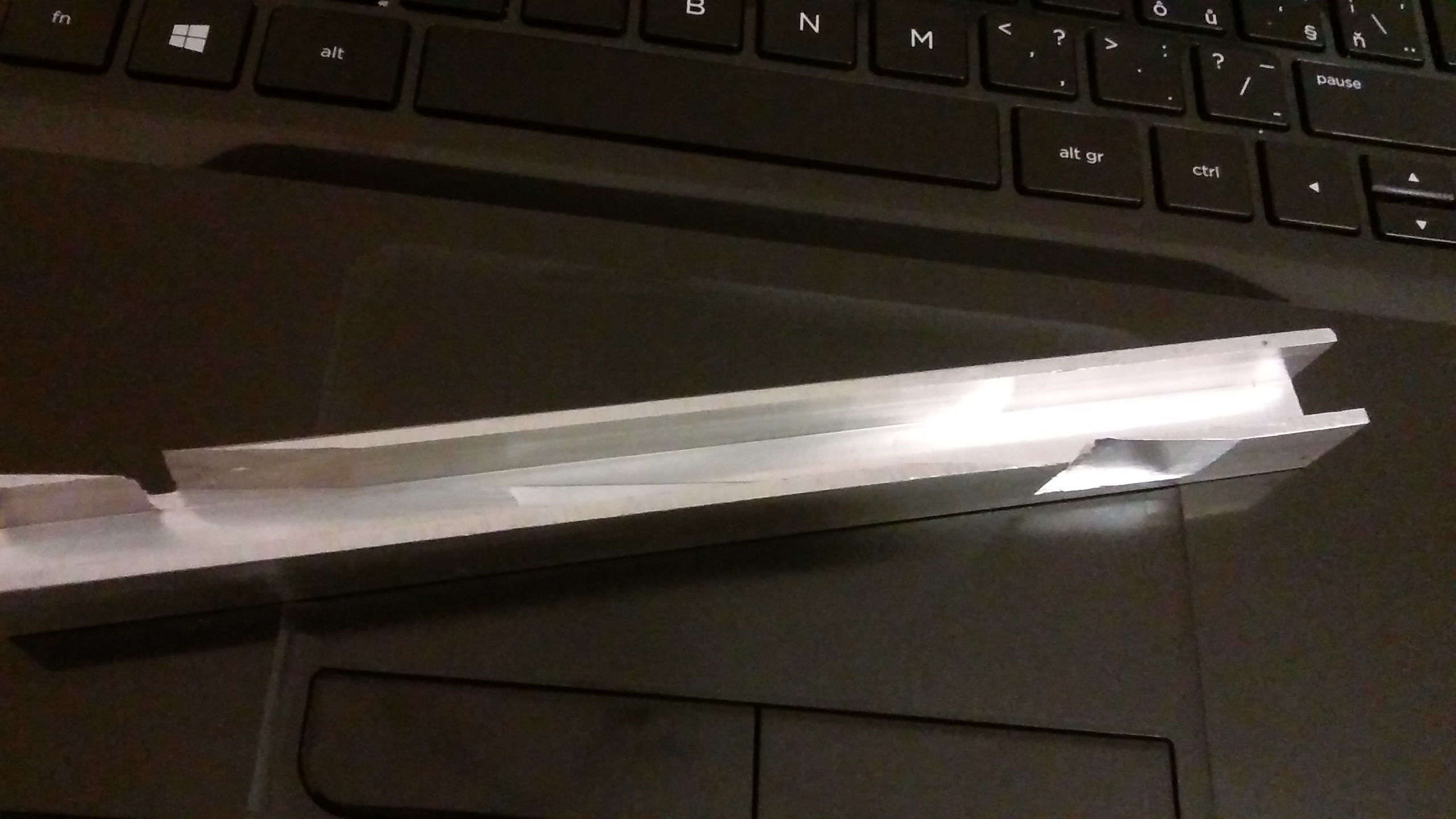

pripravek na rezani list k vuli nastaveni delky trup ma 1,2m pokosnik na miru 10mm uhel 10mm x 100mm

musim udelat ty sablony na zebra a nejak je vyrobit  - kupretextil alias pertinax ? -1mm

aporesit pracovni desku furt nevim z ceho ji sehnat nakonec sem urizl stavebni desku neni to zrovna ideal ale co,,,,



lišty mají byt na trup 10x8mm ale jaje mam 10 x10mm vsechny  sem se nejak splet v tech palcich no nevadi bocnice prijdou smerem vzad stejne zbrousit.





1. a 2. 3. den stavby



1.den * planek prekkryt strec folii sekundak se ktomu nechyta.

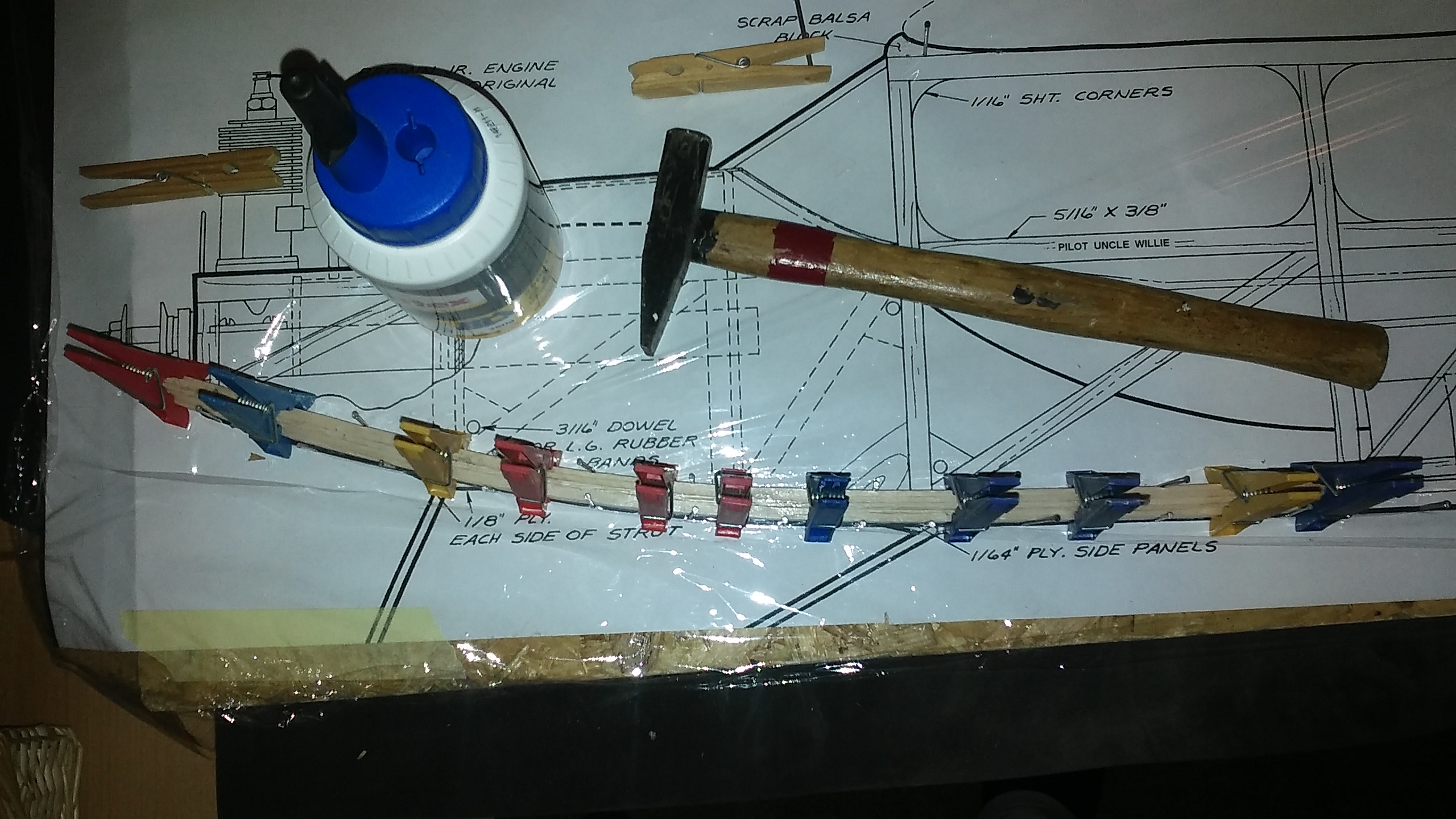

lišta na predku lamelovano 4mm 2mm 4mm lepeno disperzi/pokus ale melo byto byt ok/ v  hrebikove šabloně predek prijde stejne olepit prekližkou +epoxid ,takže to bude asi držet dost....

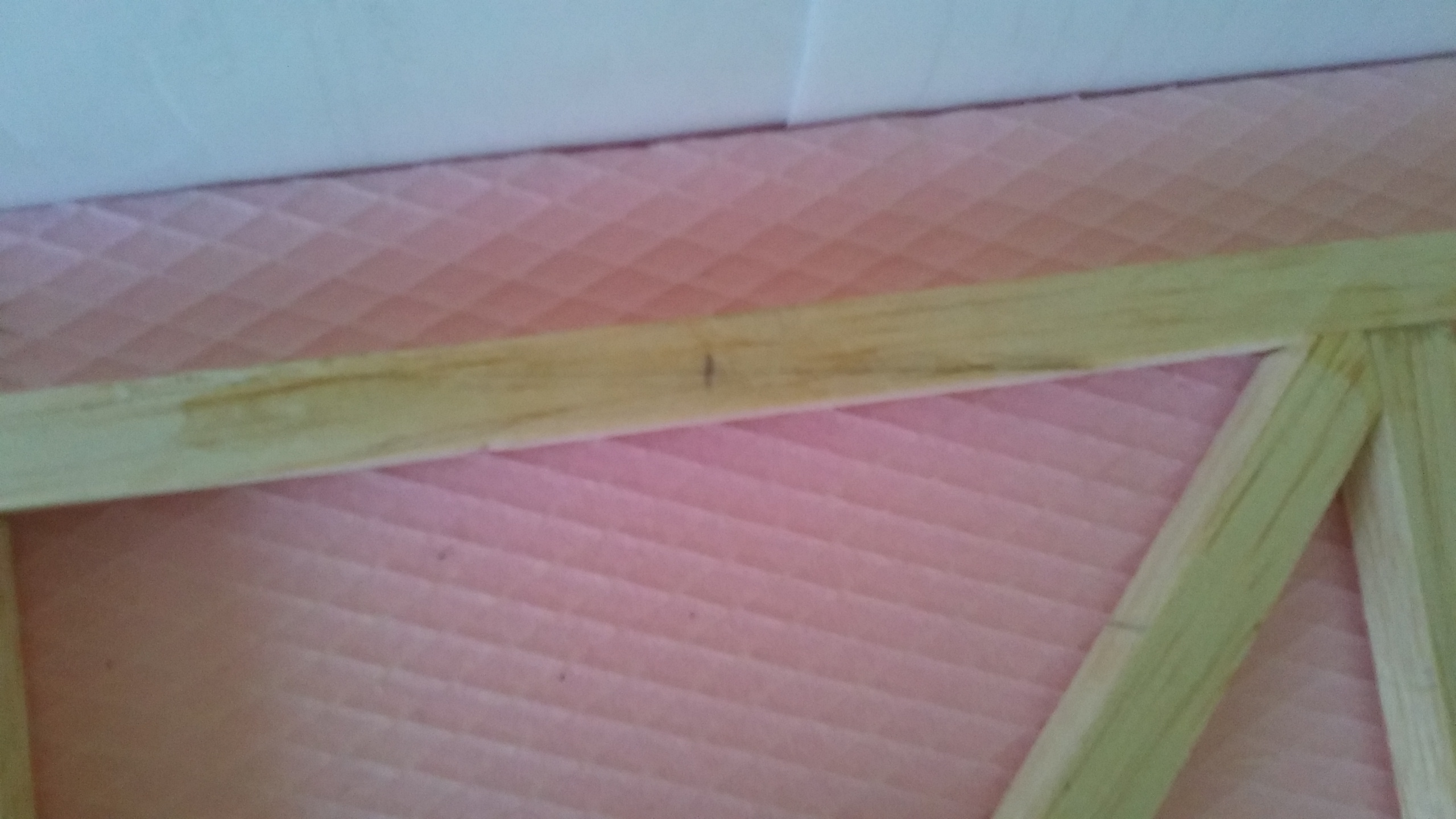

2.den* spoj lišty

bočnice polotovar ,jeto almara, trošku mám otlačené hřebiky  neřeším  seto pobrousi potahne nastříka a bude

ty příčky buď vás to baví... řezano velkym nožem a sem tam šmirgl.

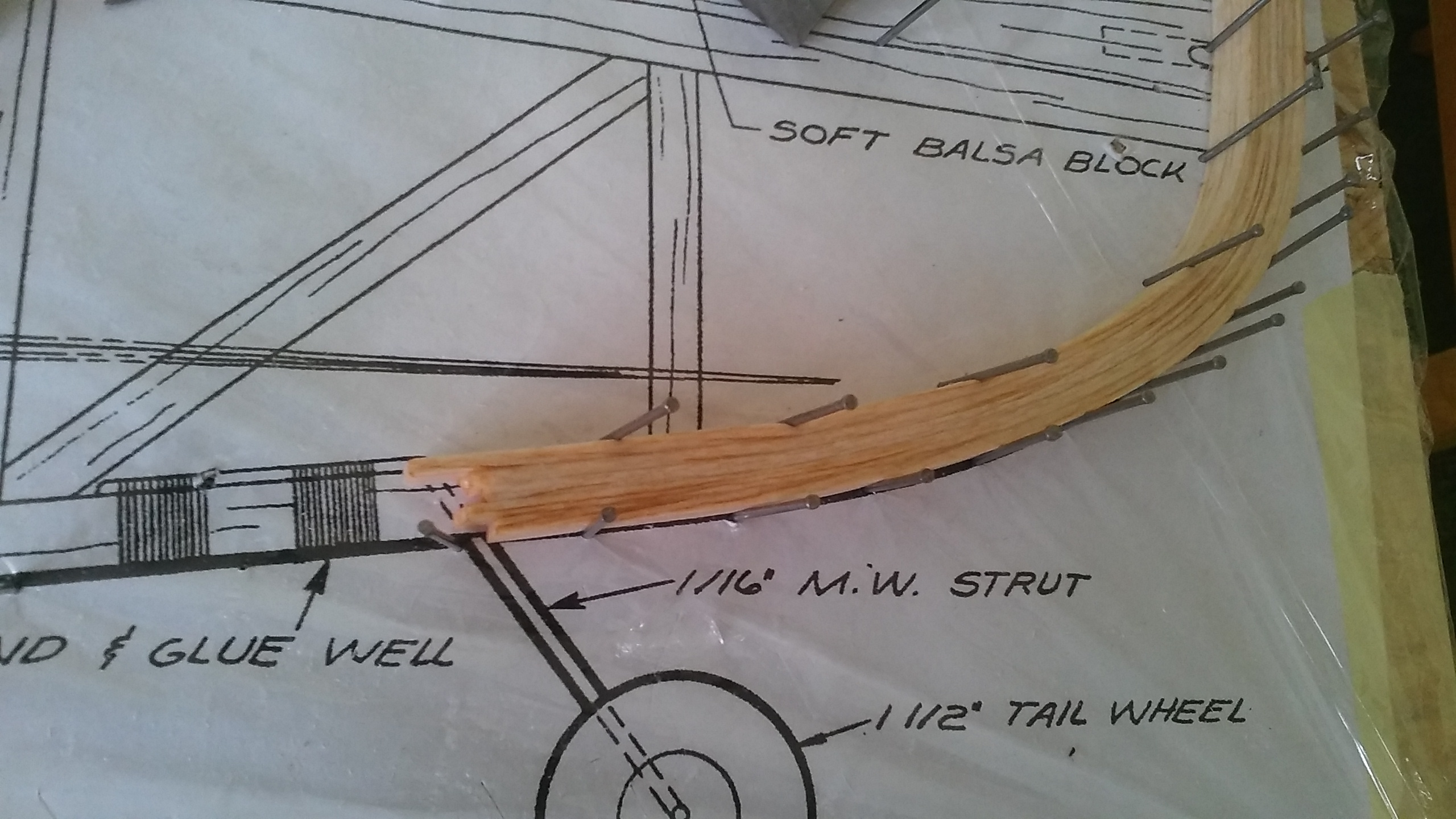

konec trupu lamelovano pomoci horké vody

krasna vuně dřeva

sablony  stred rovny  ucho interpolace

laka mě tam dat nejaky ctyrtakt...jenze ty umastene ruce:(

zebra stred v poho mega usi problem plan je trosli  nepresny a interpolaci to nejde tak kazde zebro  vyřezavam zvlast do jara je casu :) žebra trojka tuhy potah tež takže tank...

pomocny a hlavni nosnik stejny 3x8 a stojina  to unese slona..

odtokovka 6 x 20

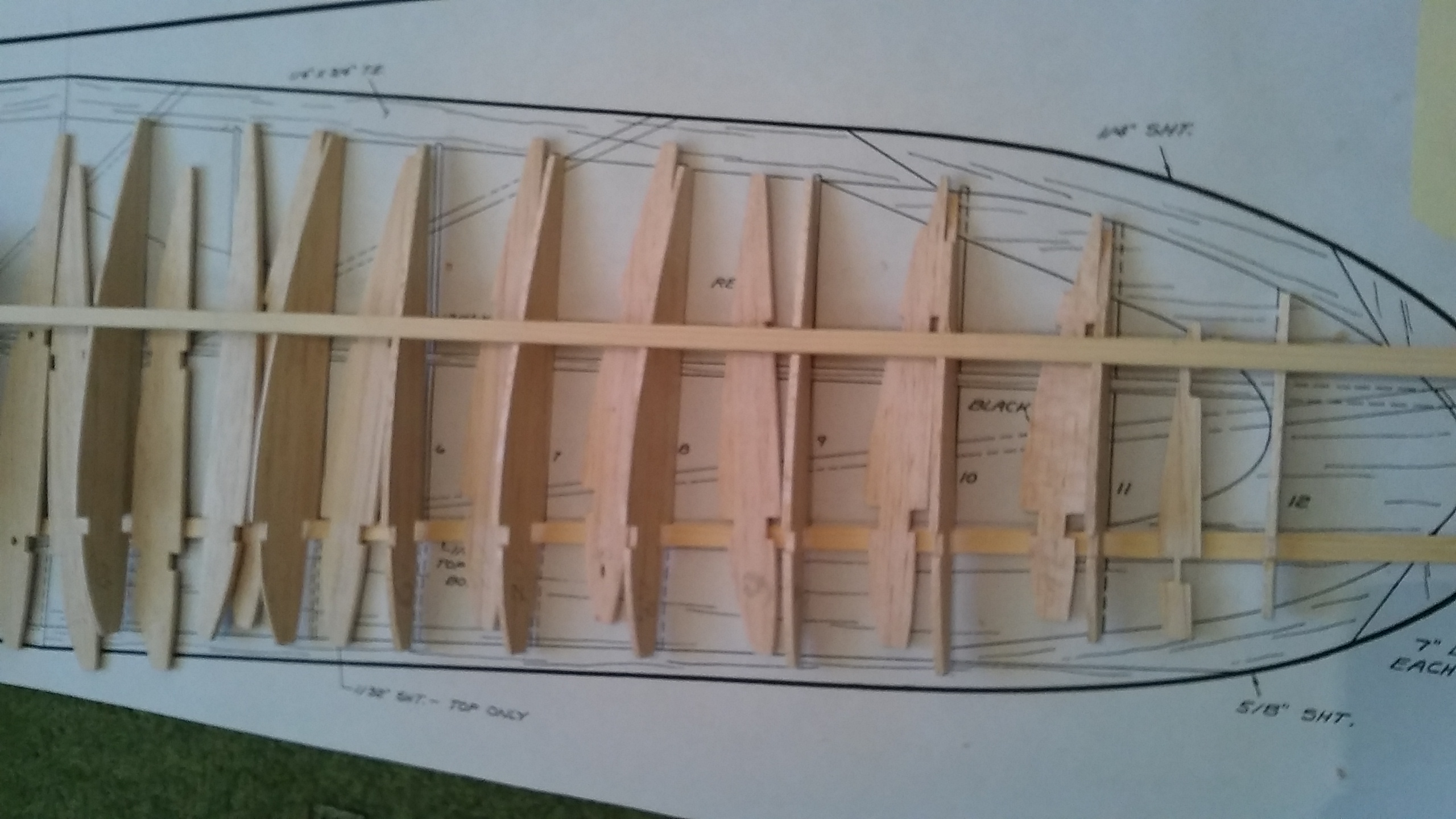

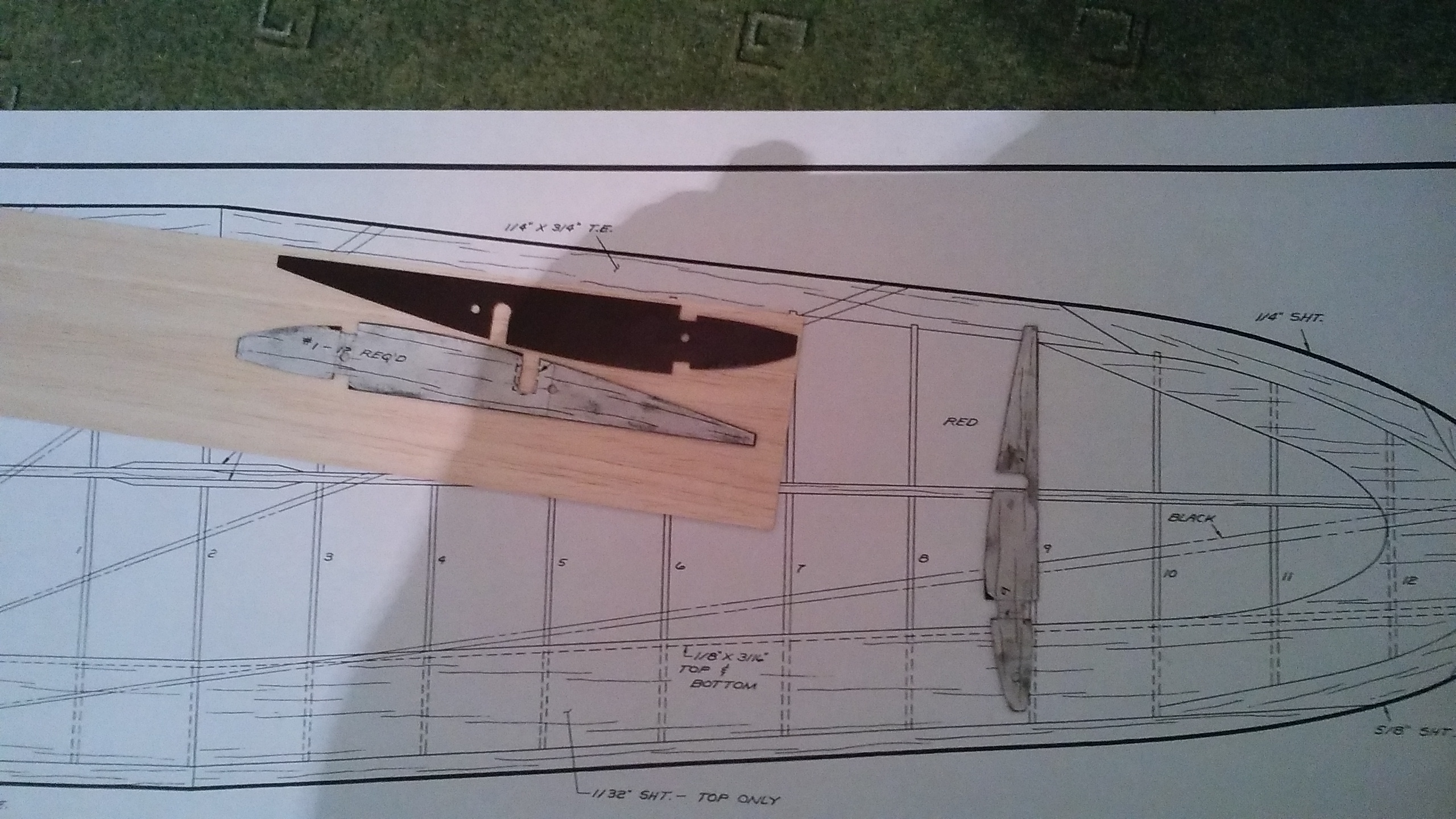

žebro vyrizlé z planu oboustrana paska nalepeno na balsu,namereni ,orysovaní výřezu pro listy

listy na planku odnerovani vzdalenosti výrezu  v žebrech

stacil by jeden nosnik a o pulku min žeber z 1,5mm

jeste trosku zkratit u nabezky dopilovat sem tam neco a bude to ok

boli stoho prst  horší jak vyřezavat  papirořez v ZUS /asi 3 hodinky/

stul v dilně teda pokojičku :) pcstolek v strec folii a deska na gume. na koberci vixvajlant.

narýsovane prepažky ,vykližky na poutaci koliky , ramy oken, nemam sverak jeste nevim jak ho  a k cemu pridelat

tak to vyrezem v praci.

dve pomocne prepazky original je nema  jednodussi sestaveni a poslouzi jako drzak rc vybaveni

a dve motorove jedna 6 mm/ 3 tkanina+3/ a jedne 3mm

vevnitr bude 0,6prekližka když uz ji mam  na bocnici a zvenku bude ten potah z 0,4 prekližky





4. a 5 den překližka
Anketa - Jaký doporučíte pohon ?



Nějak jsem vyřezal nějake prekližkové díly predni prepažku mam zatim plnou bud v ni bude dira na  baterku nebo jen na hadicky.... fotakovi se vybila baterka nabijecku mam ve Zbyslavicich a muj mobil asi fotak nekde ma..

koupeny vykres na nakresleni kridla plan ma jen jednu pulku/prekrysuji je celé

Potah jsem vyrešil nejspis solartext natural + polepy, je cosik lehci nez bily a hnusny antik... no hold v byte se blbe lakuje ja bych to dal ale sousedi a kralik asi ne. a financne  prepocitano i na cas to vyjde lip.

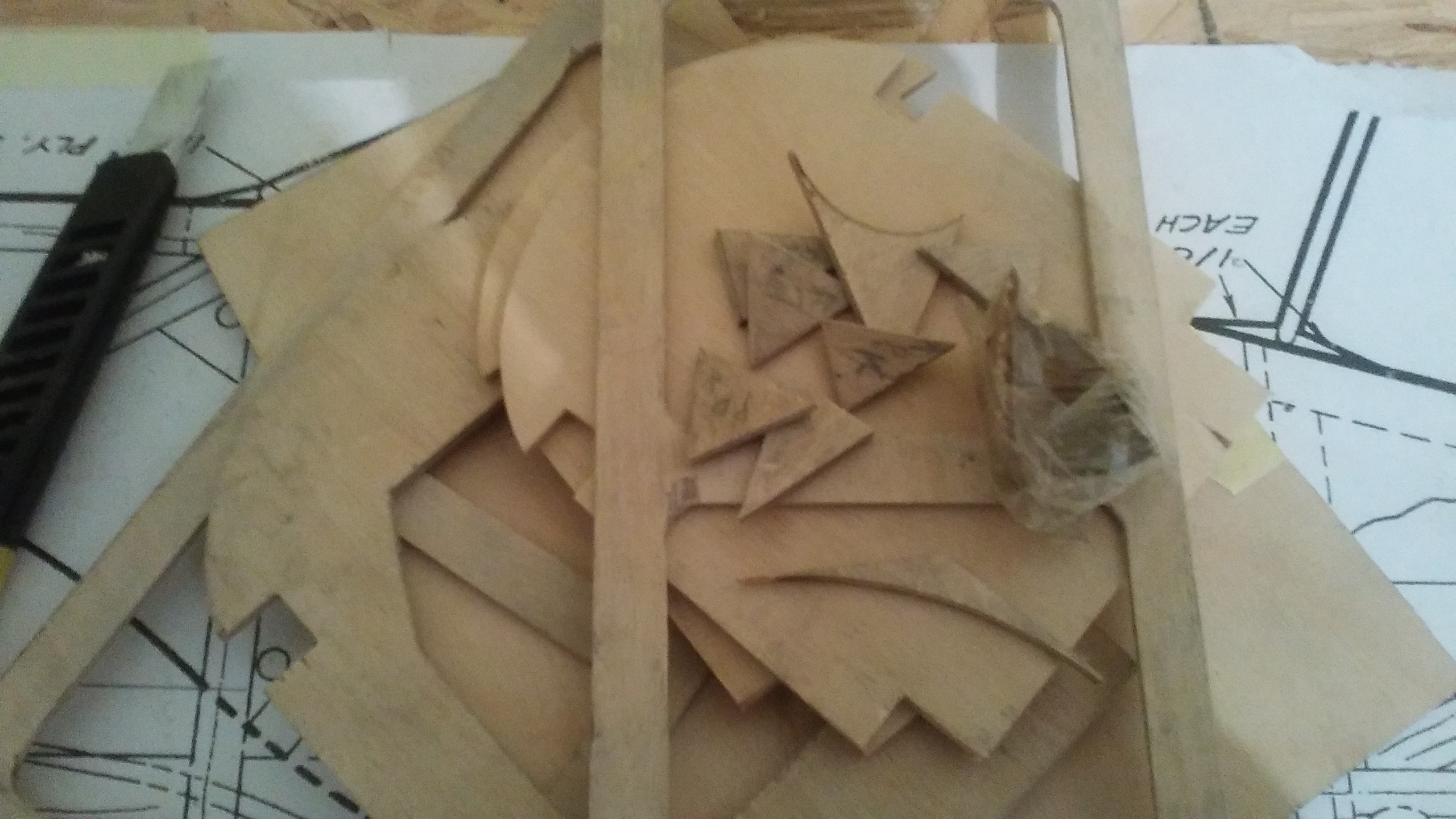

přepážky vykližky

rámy oken

sestavováni trupu, zbrousene bocnice smerem ke konci na 4mm, přilepené 2 pomocné přepážky



Ale nevim cim to pohanet Elektromotor turnigy ,nebo 4takt Asp  cenove to je nastejno

-  os a saito 10Tkč za motor?

Takže hlasujde Elektrina nebo  Mastňák ???  hybrid fakt ale nechci fuj.

Jáký doporučujete pohon ?
Počet hlasů: 6



Začal jsem lepit zadni cast....

kolicek dozadu srovnany bocnice slepeny vlepeny pricky za neusteleho hlidani rovnosti asi dobre

.

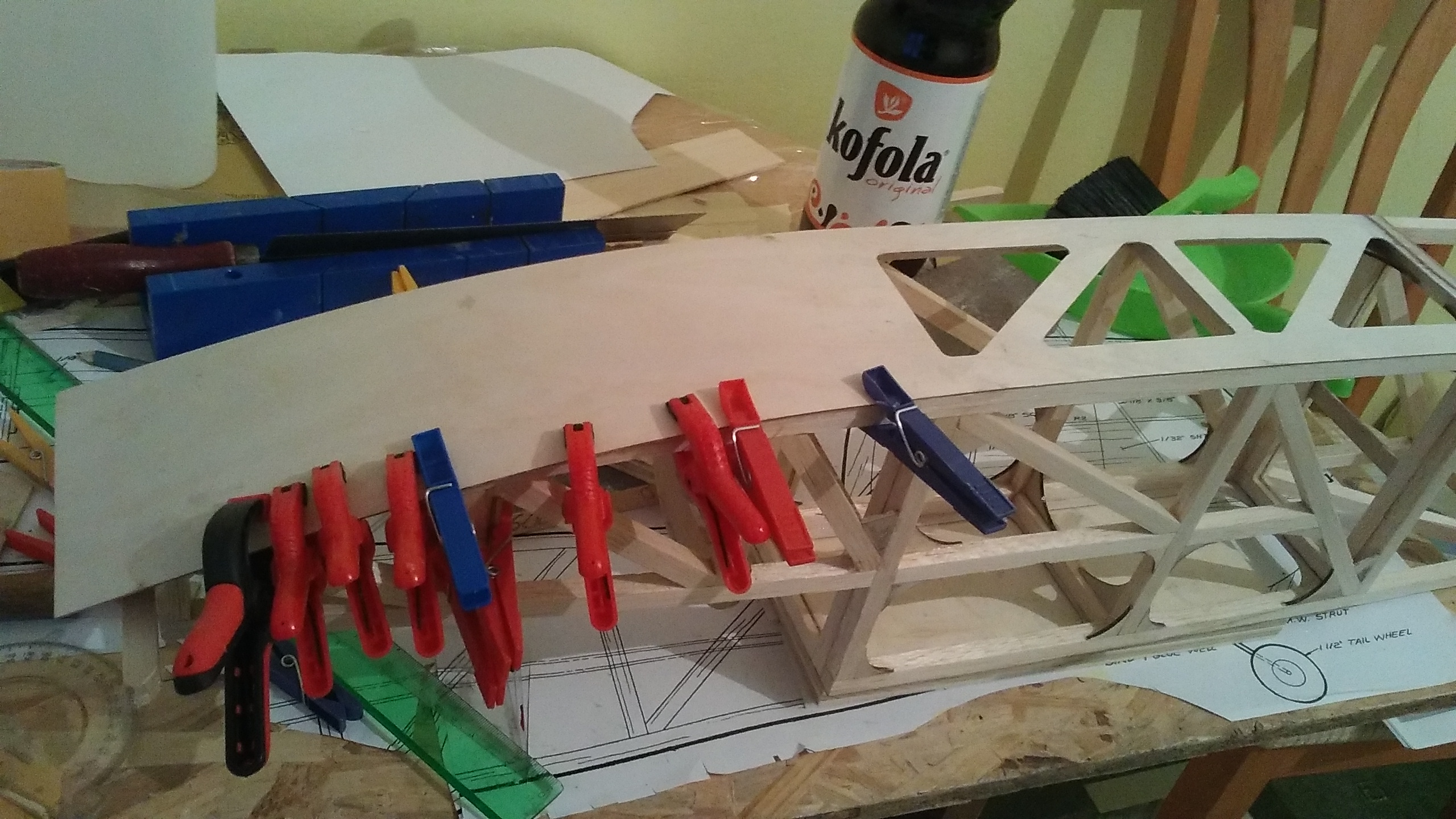

prekližka na venkovni potah trupu lepim pomalu nejak moc semi nechce a premahat se nemusim neni to zavod ze

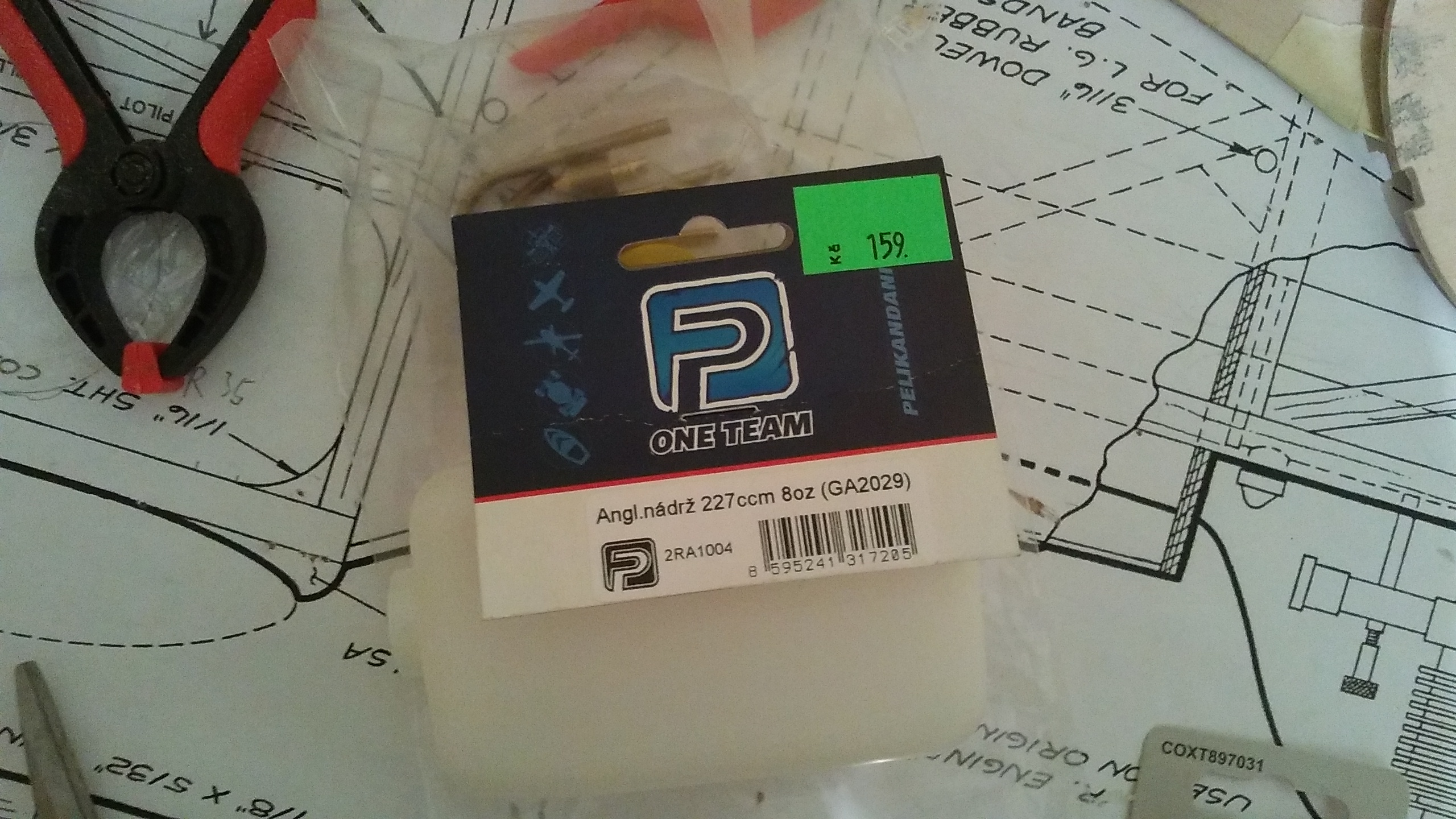

Tak JO nadrž č 2 -  220ml vejde se tak že jako vejde ikdyz jeto velke ero v predu je malo mista

motor ma 120mm nadrz 110mm a jetu predni sklo

prvni nadrž 320ml byla moc dlouha skoda nemohl bych udelat palubku atd....

jak se upevnuje nadrž ??? na suchy zip jak baterky  neco teda vim ale internet a stranky j kolmana taky poradili takze jakkoliv molitan pena  paska atd.....  v ose jehly nadrž ..... neco jsem vedel ale neni spatne sito potvrdit.....

 takže nadrž nacpu co nejvic nahoru na pomocnou desku a sk pasky.

a motor teda velikost 30-40 ,  5- 6.5cm možna prijde maly na tak veliky model ale koncepcne to je spis prerostlý gumacek:) a kolmo nahoru to nemusi.

Asp          4000Tkc

OS max    8000tkc

Saito        6000tkc

nejak nevim jestli jen asp nebo saito... dvojka dobra na serva že prijdou tam nejake 25gramové z jap

Ale \Saito ma krasny takovy trosku retro desing  starých hnezdicaku . No dobre proste semi libí a je z japonska......

o nedeli se pustime to kridel snad..... jak sebrous odtokovka do klinu .......

dolepena zadni cast přícky trup se lehce kroutil doplneno diagonalnimi prickami jakomaji bocnice takže dyzajn trojuhelnik

ted se to už ani nehne spokojenost pretek pride pobýt prekližkou :)

jo a jinak jsem zapomel vožit prepazku do trupu v podstate je tam stejne nanic takže ji budu muset udelat nejak jinak vyžezavat dve pricky nehodlam...

jinak mi zase prijde ze spalovak je krok zpet kdyz tetka udelal traxxxas emaxe 1:5 na baterky jenze v 40let baterky neměli :)



tak nejak alespon spodni potah dve prepažky 30¨epoxy a nejaký sekundak

jako maketa motoru brovn engine  mamm i plan ale tohle je volna kompilace

Spalovak je težky nema výkon smesna mala vrtulka nanej patri ,spinave ruce, problem s ochranou modelu, spinave auto a doma to smrdi. palivo stoji moc a nema vstrikovani...... misto nej nejake dve jehly pry....

Takže nakonec elektro ale diky za anketu tame nakopla tam dat falesny motor respektive to co trci nad obrys trupu hehe.....

jinak tri clanky  ,turnigy a 80regl to poresi 15/ms-1 proto dva nosniky a ne jen balsova stojina...

ukončeni trupu lamelovany oblouček...

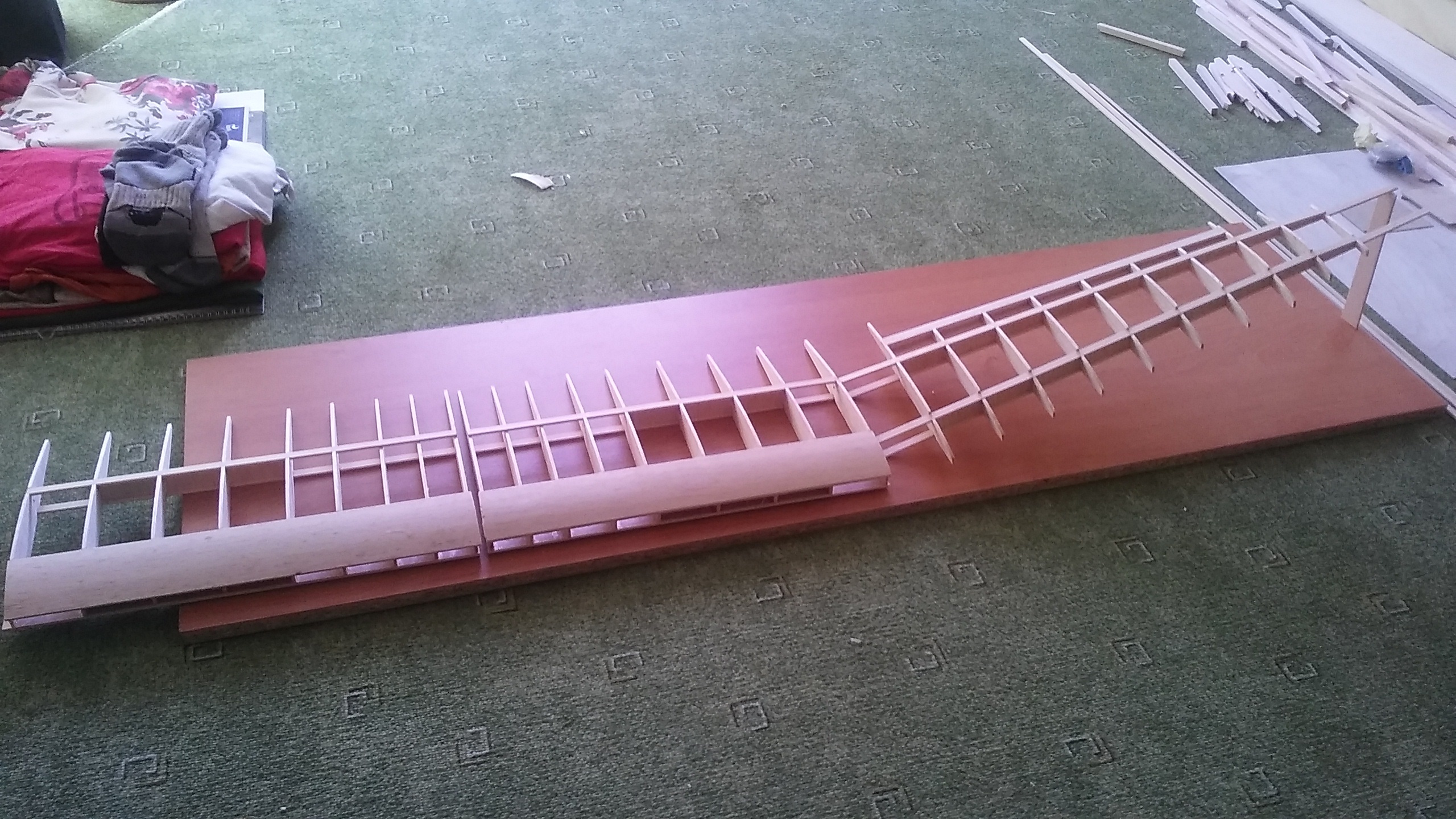

6 den kridlo-vop-sop



Lednové neděle na zažitky chuda  ,tři cukry do lepidla...

kousek kostry nejak nemam balsu na odtokovku a tuhý potah  no chybicka se vloudila

ano nacpal jsem tam křidelka jen tak at je vic staveni budou tam celkem nanic ale ma doma dve serva  akorat naně a stredy jsou o 1 zebro vetší

kridlo bude uprostret delene preci jen to ma skoro dva metry a pohodlne je tak neco do metru a pul.... ,poloviny nasouvaci na dva draty  v mistech nosniku

vop bude taky odnimaci kvuli preprave

VOP  SOP tri trubky z uhliku par žeber



*************
